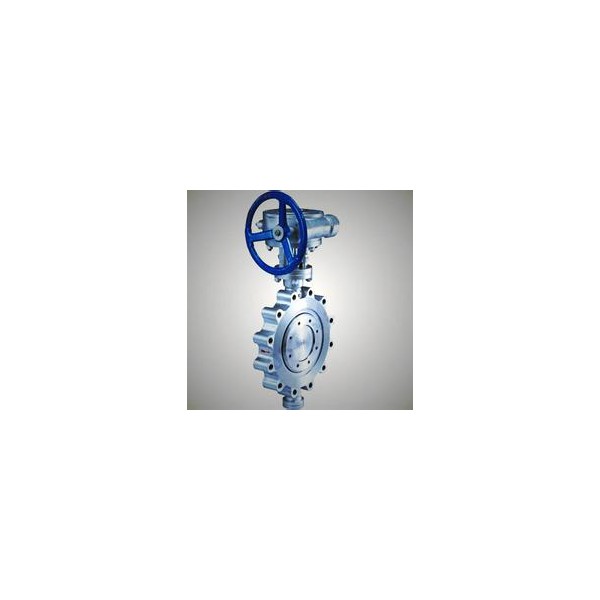

D671F气动四氟密封蝶阀|气动软密封蝶阀|气动半衬四氟蝶阀

￥: 1000.00元/台
起订量：1 台
可售数量: 100000 台
支持批量采购
发布时间：2024-03-19 11:15

上海精欧阀门有限公司 进入官网

产地：湖北武汉市 | 归属行业：蝶阀

品牌：精欧控制阀门

有效期至：2025-04-18

联系人: 周雨

手机：18971128192

联系地址：湖北省武汉市蔡甸区奓山街道星光大道联通U谷79号

公司网址: http://z18971128192.b2b.bq.cm/

立即购买

查看联系方式

添加收藏

已有88人关注

企业信息

上海精欧阀门有限公司

免费企业第 1 年

资料信息

店铺等级：
旺铺店长: z18971128192
服务保障：暂未签署消保协议
（什么是消费者保障协议）
认证类型：
身份认证： [诚信档案]
状态：[离线] [加为商友] [发送信件]

认证信息

实名认证
信用认证
商品合格

我要发布此类产品信息

气动四氟密封蝶阀设计标准

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-1992；JB/T9092-1999

气动四氟密封蝶阀技术参数

公称通径 mm	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公称压力 MPa	0.6、1.0、1.6
连接方式	对夹式
动作范围	0～90°
密封形式	四氟密封
执行器型号	GT、AT、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构、双作用执行机构
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动四氟密封蝶阀零件材料

零件名称	材料
阀体	球墨铸钢、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	聚四氟乙烯、PTFE
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

气动四氟密封蝶阀性能规范

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

气动四氟密封蝶阀连接尺寸图


D671F气动四氟密封蝶阀 (带手动装置)	D671F气动四氟密封蝶阀 (标准型)

气动四氟密封蝶阀连接尺寸

公称通径		结构长度	外形尺寸(参考值)			连接尺寸(标准值)
公称通径		结构长度	外形尺寸(参考值)			0.6MPa			1.0MPa			1.6MPa
毫米	英寸	L	H	H1	A	D	D1	n-d	D	D1	n-d	D	D1	n-d
50	2	43	63	315	180	140	110	4-14	165	125	4-18	165	125	4-18
65	21/2	46	70	330	180	160	130	4-14	185	145	4-18	185	145	4-18
80	3	46	83	390	245	190	150	4-18	200	160	8-18	200	160	8-18
100	4	52	105	431	240	210	170	4-18	220	180	8-18	220	180	8-18
125	5	56	115	455	240	240	200	8-18	250	210	8-18	250	210	8-18
150	6	56	137	626	350	265	225	8-18	285	240	8-22	285	240	8-22
200	8	60	164	720	350	320	280	8-18	340	295	8-22	340	295	12-22
250	10	68	206	800	550	375	335	12-18	395	350	12-22	405	355	12-26
300	12	78	230	860	600	440	395	12-22	445	400	12-22	460	410	12-26
350	14	78	248	883	600	490	445	12-22	505	460	16-22	520	470	16-26
400	16	102	289	972	600	540	495	16-22	565	515	16-26	580	525	16-30
450	18	114	320	1043	750	595	550	16-22	615	565	20-26	640	585	20-30
500	20	127	343	1098	750	645	600	20-22	670	620	20-26	715	650	20-33
600	24	154	413	1236	750	755	705	20-26	780	725	20-30	840	770	20-36
700	28	165	478	1431	750	860	810	24-26	895	840	24-30	910	840	24-36
800	32	190	525	1488	750	975	920	24-30	1015	950	24-33	1025	950	24-39
900	36	203	620	1615	1250	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	40	216	725	1765	1500	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	48	254	780	1976	1500	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48
