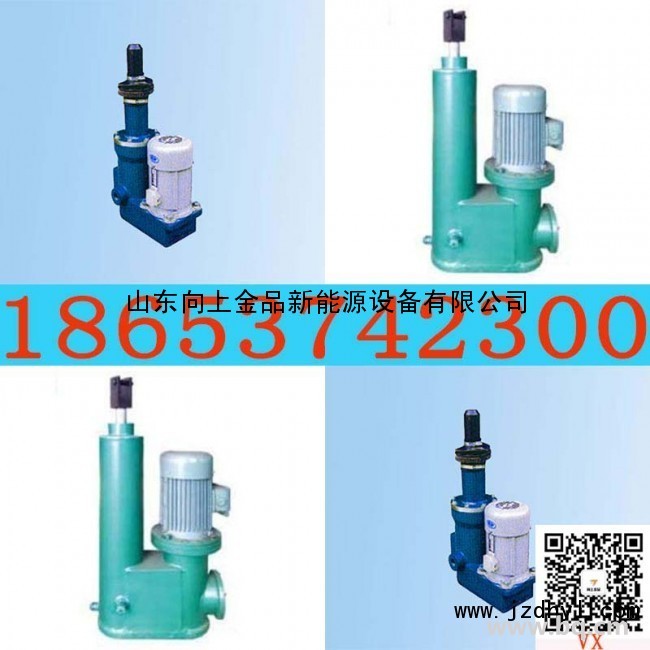

过载保护装置DTZ700电动推杆 工业*推杆安装简便

供应防爆型DTZ型电动推杆 井下安全使用大推力

1.机构与性能

电动推杆由驱动电机、减速电机、丝杆、铜螺母、导向套、推杆、滑座、弹簧、外壳及安全限位开关等零部件组成，结构紧凑，动作灵活，安装简便。方便用户直接接通电源使用，可根据用户需要选购电动推杆的附件外接行程开关装置，支撑架，电气控制箱。

2.工作原理

电机通过齿轮减速后带动丝杆螺母，把电机的旋转扭力转变成直线往复式推拉力，利用电机的正反转完成推杆的推力和拉力，通过各种杠杆、摇杆或者连杆结构，可完成转动摇动等复杂动作。通过改变杠杆力臂长度，可以zeng加或者加大行程。

3.过载保护装置

推杆内设过载保护装置。当推杆行程到限位置或超过额定负载一定数值时，推杆自动停机，达到超载保护作用，从而保护电机构件的安全系数不致于损坏部件，但不得以此作行程开关使用，要在推杆的外部或者内部安装行程限位开关装置控制推杆的正常起停。

4.辅件

（1）外接行程开关装置在选定的行程范围内起调节行程的作用

（2）支撑架，固定推杆的作用

（3）电气控制箱

用户根据实际需要在购置推杆时选购非标配置

5.安装注意事项：

先针对工作对象的安装位置，确定机型为DT型、DTZ型、DYTZ型、DYTP型，然后再进行受力分析，确定所选用的推力（N或者KG）、行程（mm)速度(mm/s)

使用时不能经常将推杆的负载使用到限值，这样会加剧推杆使用的老化程度。选购前一定要选用合适的负载参数，如您有任何疑问都可以联系我们的机构工程人员。

（4）注意限位开关的的位置，防止误zao作造成限位开关的位移而失控造成的电机损毁。

厂家专员---邱先生
