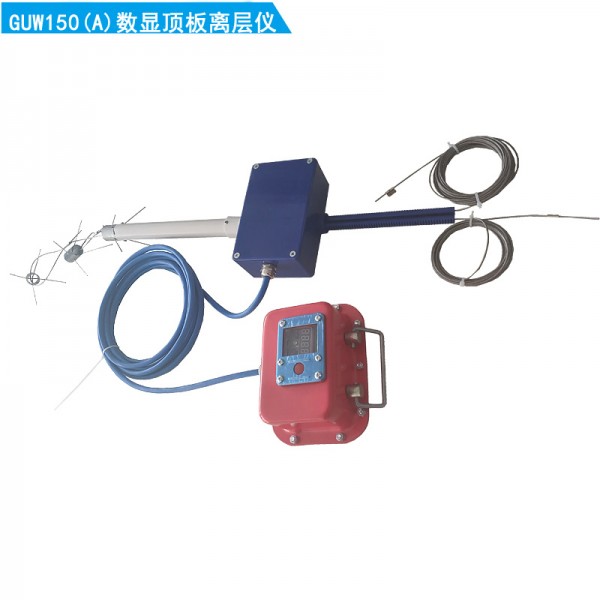

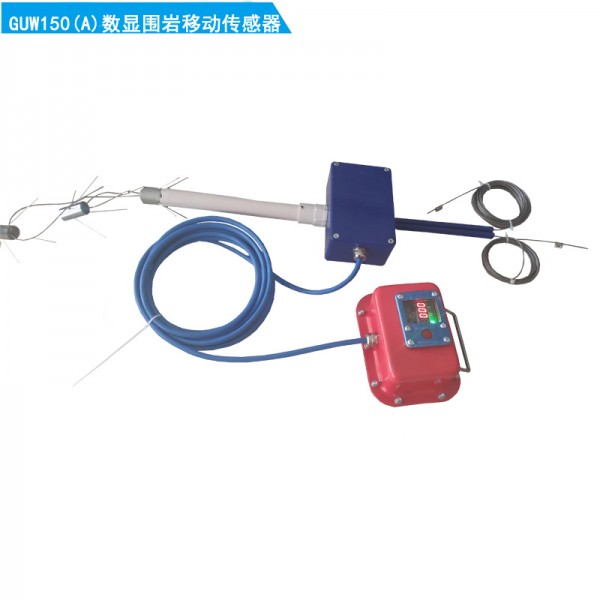

GUW150（A）矿用围岩移动传感器

手机扫描查看

一 概述
1.  GUW150（A）矿用围岩移动传感器具有体积小、结构简单、操作方便、易于技术实现掌握和后续数据处理利用功能强等特点。产品符合生产技术管理过程的要求与技术管理规范，亦凸现了技术性先进性的特点，
是理想的顶板位移量监测产品。具有推广应用前景。
2.  可在下列环境条件下使用
1) 温度：0℃～40℃；
2) 相对湿度：≤95%（+25 ℃）；
3) 大气压力：80 kPa～106 kPa；
4) 机械环境：无显著震动和冲击场合；
5) 适用于煤矿井下有瓦斯和煤尘爆炸危险的环境中。
二 GUW150（A）矿用围岩移动传感器产品分类
1. 型号与命名：G：传感器 U：测量位移 W:电子式 150：测量范围 （A）:生产序号
2. 防爆型式：矿用本质安全型。
3. 防爆标志：ExibⅠMb
4. 外形尺寸及重量
外形尺寸：通讯、显示部分：108mm×108mm×50mm；
传感部分522mm×145mm×60mm；
重量：1.5kg。
三 GUW150（A）矿用围岩移动传感器主要技术特性
1.供电电源
采用1节PL5AH锰酸锂锂离子蓄电池供电，3.7V/5000mAh，工作电流≤60mA。符合MT/T 1051-2007《矿灯用锂离子蓄电池》的要求。电池采用环氧树脂浇封，浇封厚度≥2mm。
2.测量范围：0～150mm。
3.基本误差：±2.0%（FS）。
4.测量点数：2点。
5.连续工作时间
传感器连续工作时间不小于10天（休眠数码管未点亮状态）。
6.本安参数：
单节PL5Ah 3.7V锰酸锂锂离子蓄电池；Uo：4.2V，Io：1.5A。
四、原理结构：
监测仪位移工作时，锚爪深入巷道顶板内部，顶板岩层的运动带动监测仪内部齿轮的转动，通过位移传感器感应内部齿轮的转动位移，
内置电路板编程系统将位移转变为数字信号，最后由显示窗显示。
五、维护及故障分析：
1. 使用注意事项
GUW150（A）矿用围岩移动传感器两个测点的极限监测是1500mm，如果用力使劲拉超过了这一量程，将导致测点无法还原，所以安装前请不要随意玩耍，以避免造成设备故障。
2. 常见的故障现象及排除
2.1.显示数据不正确
排除方法检查一下线路，一般动一动连接线即可。
2.2不显示数据
排除方法看一下线路是否损坏，如若损坏换一条线即可。
