首页 > 供应 > 机械网 > 上海精骋阀门制造有限公司 > 上海精骋阀门船用铸钢青铜不锈钢DIN型单向阀

上海精骋阀门制造有限公司

手机浏览微商铺

点击下图片即可查看大图

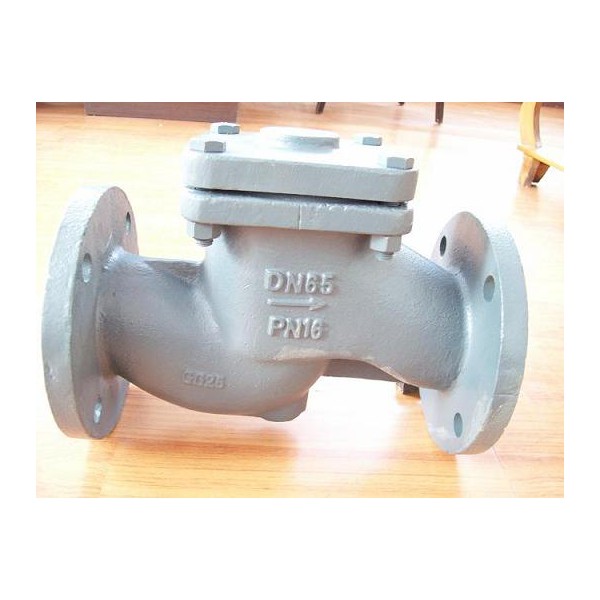

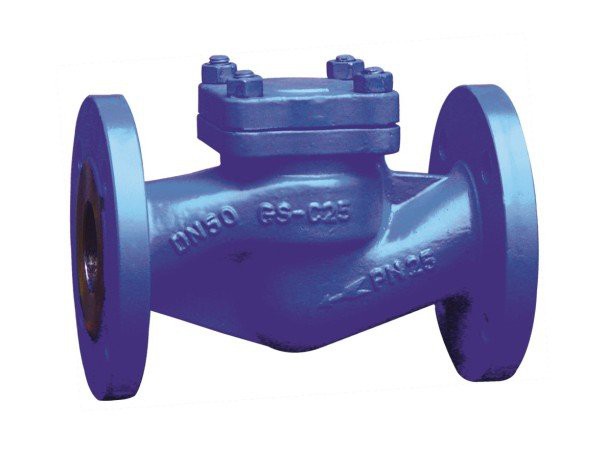

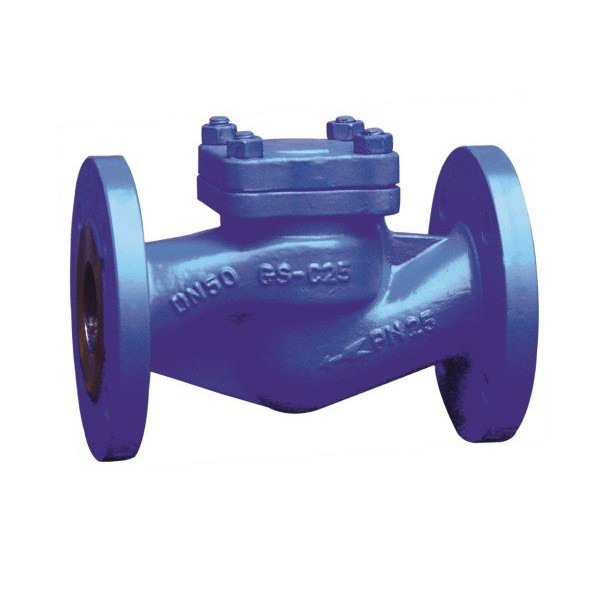

上海精骋阀门船用铸钢青铜不锈钢DIN型单向阀

￥: 1800.00元/个
起订量：1 个
可售数量: 15582 个
支持批量采购
发布时间：2024-01-02 20:14

上海精骋阀门制造有限公司 进入官网

产地：上海 | 归属行业：机械网

品牌：上海精骋阀门制造有限公司

有效期至：长期有效

联系人: 叶福川

手机：18516379998

联系地址：上海市嘉定区嘉美路1988号6栋103

公司网址: http://fu240069633.b2b.bq.cm/

立即购买

查看联系方式

添加收藏

已有158人关注

企业信息

上海精骋阀门制造有限公司

免费企业第 1 年

资料信息

店铺等级：
旺铺店长: fu240069633
服务保障：暂未签署消保协议
（什么是消费者保障协议）
认证类型：
身份认证： [诚信档案]
状态：[离线] [加为商友] [发送信件]

认证信息

实名认证
信用认证
商品合格

我要发布此类产品信息

最新产品

相似产品推荐

产品详情
联系方式
产品评价

材质：铸钢铸铁青铜不锈钢
介质：水
压力：1.0-1.6Mpa
供货总量：15582 个
发货期限：自买家付款之日起 3 天内发货
所在地：上海

单向阀又称旋启式止回阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装

用途

旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度－196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质(WCB,CF8(M),CF3(M),1Gr₅Mo,15CrMo1V，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。主要用于石油、化工、制药、化肥、电力等管路上。

结构

旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。

适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质

性能规范

试验压力	公称压力（ MPa ）
	1. 0	1.6		2.5	4.0		6.4
壳体试验	1. 5	2.4		3.75	6.0		9.6
密封试验	1. 1	1.76		2.75	4.4		7.1
阀体材料	WCB(C)		CF8(P),CF 8M (R)			WC6,WC9
工作温度	≤ 425	≤ 100		≤ 100	≤ 550		≤ 550
适用介质	水、蒸汽、油品	硝酸类		醋酸类	水、蒸汽		水、蒸汽

尺寸重量

称通径 DN	主要外形尺寸和连接尺寸
称通径 DN	L	D	D1	D2	b	Z-d	H
DIN
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
DIN
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560

公称通径DN/mm	尺寸/mm DIN									重量/kg
公称通径DN/mm	L	D	D1	D2	D6	b	Z-∮d	D3	H	重量/kg
DN50	300	175	135	105	88	26	4-∮23	200	177	27
DN65	340	200	160	130	110	28	8-∮23	225	197	37
DN80	380	210	170	140	121	30	8-∮23	250	212	53
DN100	430	250	200	168	150	32	8-∮25	315	248	90
DN125	500	295	240	202	176	36	8-∮30	365	298	135
DN150	550	340	280	240	204	38	8-∮34	410	330	187
DN200	650	405	345	300	260	44	12-∮34	480	385	212
DN250	775	470	400	352	313	48	12-∮41	565	445	403
