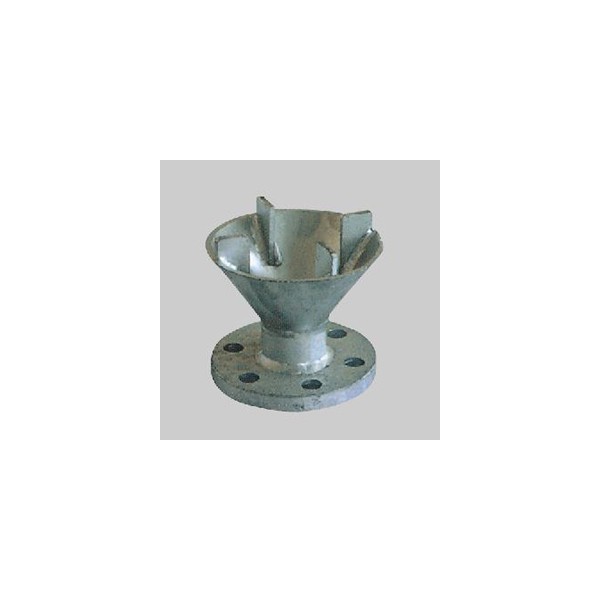

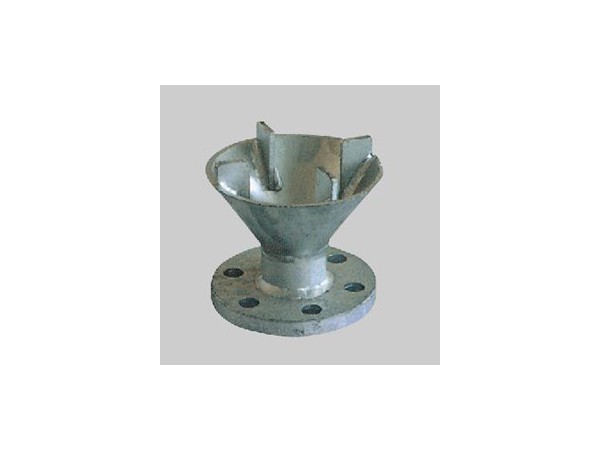

上海精骋阀门 船用A3 青铜吸入口CB/T495-95

手机扫描查看

船用吸入口CB/T495-1995 型式；A型，AS型，B型BS型，C型，公称通径A AS型DN20-DN300,B BS型DN80-DN500,C型;DN20-DN300,适用介质；各种油舱，水船舱的吸入口。

吸入口的基本参数

型式 连接型式 公称通径 适用介质

A 法兰连接尺寸按GB569 20-300 水、油

AS 法兰连接尺寸按GB2501 20-300 水、油

B 法兰连接尺寸按GB569 80-500 水、油

BS 法兰连接尺寸按GB2501 80-500 水、油

CS 法兰连接尺寸按GB2501 150-500 水、油

AJ 法兰连接尺寸按JIS B2220-2004 50-200 水、油

BJ 法兰连接尺寸按JIS B2039-2004 50-200 水、油

CJ 法兰连接尺寸按JIS B2220-2004 150-500 水、油

DJ 法兰连接尺寸按JIS B2039-2004 150-500 水、油

C 焊接连接 20-300 水、

吸入口的本体材料为A3，法兰的材料为钢20. A型、C型为钢板焊接件，用于水舱时应镀锌。

A型、C型吸入口法兰的连接尺寸按CBM013.

B型、D型吸入口法兰的连接尺寸按CBM1006.</a>
