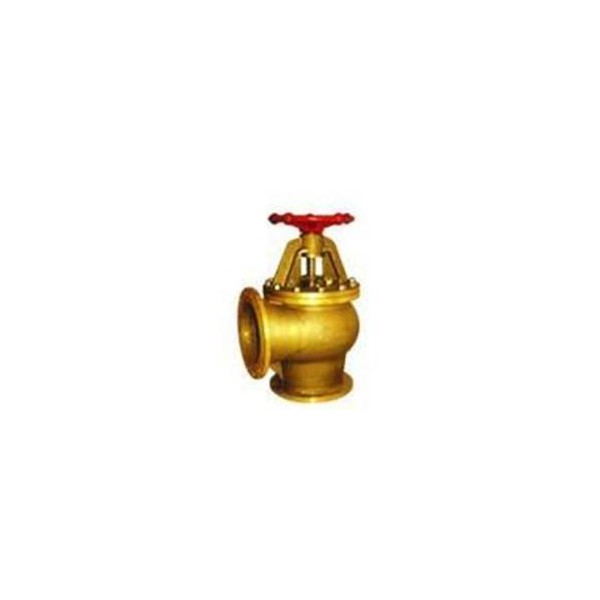

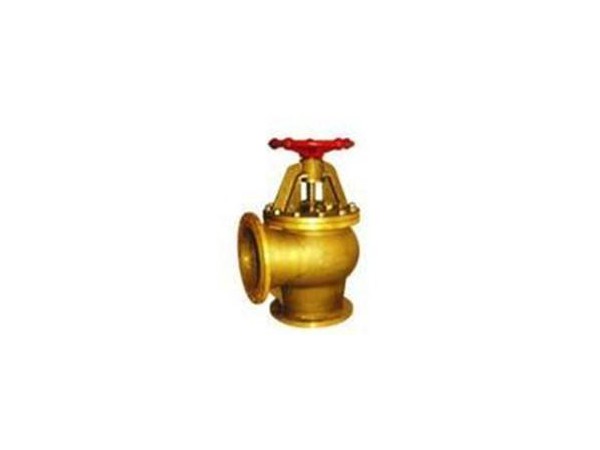

上海精骋阀门 船用法兰青铜吸入通海阀GB2030-80

手机扫描查看

公称压力(MPa)

公称通径(mm)

适用介质


0 4

80 - 400

海水、淡水

零件名称

材料

名称

牌号

阀体、阀盖

铸钢

ZG230-450

阀盘、阀座

铸锡青铜

ZCuSn102n2

阀杆

铝青铜

CuA19Mn2

公称
通径

结构尺寸


法兰

螺栓

壁厚


手轮


升程


参考重量


DN(mm)

L

H

D

Di

D2

b

Do

n个

Th.

f

DO

m

(kg)

50

125

230

135

103

84

13

15

6

M14

7

140

16

14.4

65

145

240

155

123

104

13

15

6

M14

7

140

20

17.6

80

155

260

170

138

118

14

15

8

M14

7

160

24

16.8

100

175

280

190

158

138

14

15

8

M14

8

180

30

21.8

125

200

310

215

183

164

14

15

10

M14

8

200

40

30.8

150

225

340

240

208

190

14

15

12

M14

9

225

48

47.8

200

275

375

295

264

247

15

15

12

M14

9

280

60

68.4

250

325

425

365

327

306

16

17

14

M16

10

360

70

104.0

300

375

480

430

386

360

19

22

14

M20

11

400

78

167.0

350

425

560

480

436

410

20

22

16

M20

11

450

100

221.0

400

475

640

530

486

460

21

22

16

M20

12

500

1 10

292.0
