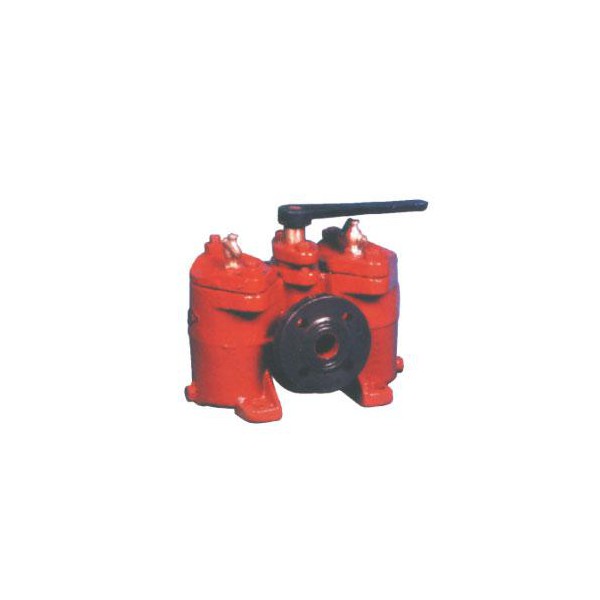

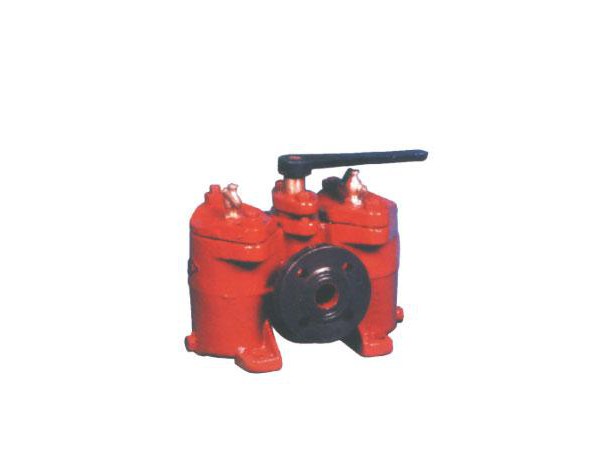

上海精骋阀门 船用低压粗油滤器CB/T425-94

手机扫描查看

标准型号：CB/T425-94；

可选口径规格：DN20/25/32/40/50/65/80/100mm；

产品类型:船用双联过滤器

连接：法兰；

公称压力：0.4MPa;

滤网规格：0.09-0.75mm；

使用介质：船用汽油、柴油、滑油、燃油等；

壳体材质：灰铸铁；

压盖材质：灰铸铁；

滤网材料：不锈钢；

塞芯材料：铝青铜；

重量：11-124千克；

壳体壁厚：7-10mm；

使用寿命：5-6年，滤网需定期清洗更换；

油滤器的形式为

A型——法兰连接尺寸按GB569的油滤器

B型——法兰连接尺寸按BG2501的油滤器

油滤器参数表

标记示例

DN50，滤网规格为0.25/0.16.法兰连接尺寸按GB569的低压粗油滤器标记为：油滤器A50-0.25/0.16 CB/T425-94

DN50，滤网规格为0.40/0.22，法兰连接尺寸按GB2501的低压粗油滤器标记为：油滤器AS50-0.40/0.22 CB/T425-94

技术要求

1油滤器的本体和盖的材料为HT200，赛芯材料为ZQA19-2II，磁性板材料为ALNi12-25，滤网材料为H62或2Cr13。

2油滤器滤网筒过滤有效面积与公称通径截面积之比应不小于5.

3油滤器用金属丝网的选用按GB5330.

4用于滑油介质的油滤器应加磁性板。

5油滤器内腔应清洁。

6油滤器的本体和盖加工后应以0.7MPa进行强度水压试验，持续时间不少于2min，应无渗漏。

7油滤器的各运动部件操作应灵活可靠，操作时不允许加辅助扳手。

8装配好的油滤器应对塞芯部位进行密封性水压试验，试验压力0.4MPa，持续时间不少于1min，本体和塞芯密封面结合处允许有少量渗漏，其渗漏量不大于0.01mm3/s。

9油滤器的铸造壁厚按CB/T3927。

10其他技术要求按GB600
