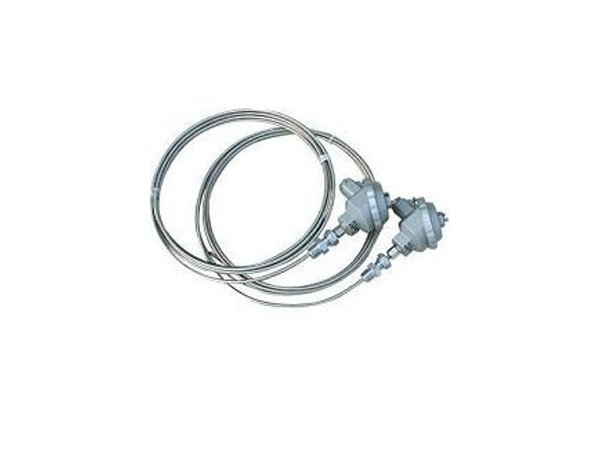

厂家批发铠装热电阻WZPK

手机扫描查看

概述

铠装铂电阻作为一种温度传感器，它比装配式铂电阻直径小，易弯曲，适宜安装在管道狭窄和要求快速反应、微型化等特殊场合。其可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测，并且可直接用铜导线和二次仪表相连接使用，由于它具有良好的电输出特性，可为显示仪、记录仪、调节器、 扫描器、数据记录仪以及电脑提供准确的输入值。
铠装电阻外保护管采用不锈钢，内充满高密度氧化物质绝缘体，因此它具有很强的抗污染和优良的机械强度，适合安装在环境恶劣的场合。
铠装铂电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。

特点

·热响应时间少，减小动态误差；
·直径小，长度不受限制；
·测量精度高；
·进口薄膜电阻元件，性能可靠稳定；

工作原理

铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。

主要技术参数

产品执行标准
IEC751
JB/T8623-1997
JB/T8622-1997

常温绝缘电阻

热电阻在环境温度为15—35°C，相对湿度不大于80%，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。

偶丝直径材料

　引线形式

套管外径φ

套管材质

单支式

φ2
1Cr18Ni9Ti

φ3
φ4
φ5
φ6
φ8
双支式
φ3
φ4
φ5
φ6
φ8
测量范围及允差
型 号 分 度 号 测温范围°C 精度等级 允 差
WZPK Pt100 -200--- 500 A级 ±（0.15 0.002 ltl）
WZPK Pt100 -200--- 500 B级 ±（0.30 0.005ltl）
热响应时间
套管直径 热响应时间
Ф3 ≤3
Ф4 ≤5
Ф5 ≤8
Ф6 ≤12
Ф8 ≤15
