一．概述:

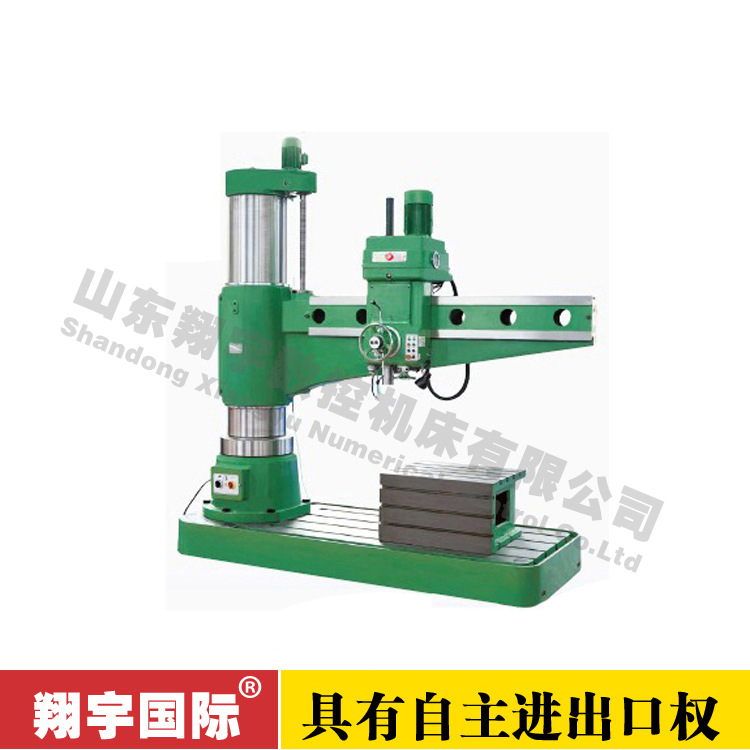

Z3063摇臂钻床加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。摇臂钻床的主要变型有滑座式和万向式两种。滑座式摇臂钻床是将基型摇臂钻床的底座改成滑座而成，滑座可沿床身导轨移动，以扩大加工范围，适用于锅炉、桥梁、机车车辆和造船，机械行业，等行业。
二、主要特点：
主要关键件选用高强度铸铁和钢材，经专业化设备连续加工，确保基础部件精良。液压3063钻床采用液压预选变速机构，可节省辅助时间，主轴正反转，停车（制动），变速、空档等动作，用一个手柄控制，轻便快捷。
三.运动形式:
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动
（2）进给运动为主轴的纵向进给
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
四．主要技术参数：
|
摇臂钻床参数项目 |
Z3063*20A |
|
钻孔大直径（mm） |
63 |
|
主轴端面至工作台距离（mm） |
500-1600 |
|
主轴中心至立柱母线距离（mm） |
400-2000 |
|
主轴行程（mm） |
400 |
|
主轴锥孔（莫式） |
5 |
|
主轴转数范围（rpm） |
20-1600 |
|
主轴转数级数 |
16 |
|
摇臂回转角度（°） |
360 |
|
主电机功率（kw） |
5.5 |
|
升降电机功率（kw） |
1.5 |
|
机床重量（kg） |
6500 |
|
外形尺寸（mm） |
3000*1250*3300 |
